焊接工業的不斷發展，焊接技術也越來越發達，焊接方式更是層出不窮，單一的焊接專機已經沒法完全滿足焊接的進行，這時候機器人焊接變位機也就應運而生，機器人焊接變位機設備，其功能和應用比較全面。

機器人焊接變位機功能設計：

一、普通型：回轉運動為定速傳動。

二、調速型：至少有一個回轉運動設計為變速傳動。

三、聯控型：除具有調速功能外，采用PLC和微機控制，使多機和多自由度聯動工作。

四、機器人配套型：作為機器人外部軸使用或參加焊接；或僅做工位變換，不參加焊接。

機器人焊接變位機是專用的焊接輔助設備，適用于升降、回轉和翻轉工作的焊接變位，通過變位得到理想的加工位置和焊接速度?？膳c操作機、焊機、機器人配套使用，組成自動焊接中心，也可用于手工作業時的工件變位。工作臺回轉采用變頻器無級調速，調速精度高。遙控盒可實現對工作臺的遠程操作，也可與操作機、焊接機控制系統相連，實現聯動操作。

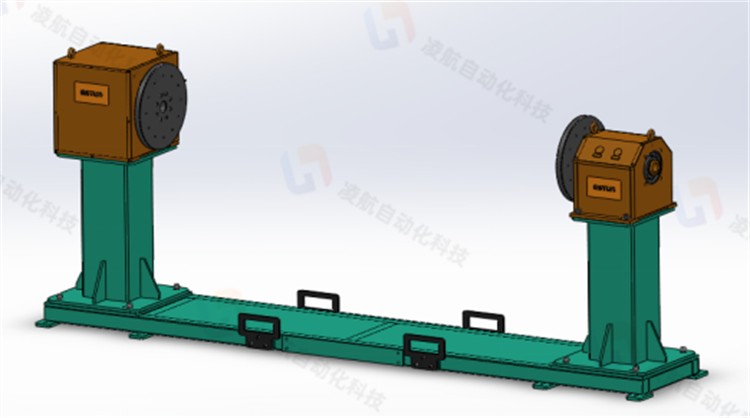

機器人焊接變位機一般由工作臺翻轉機構、升降機構和回轉機構組成，通過工作臺的翻轉，升降和回轉等運動使工件處于最佳焊接位置，有側翻式、頭尾式、升降式及雙回轉等多種結構形式。使固定在工作臺上的工件達到所需的焊接，裝配角度，工作臺回轉為變頻無級調速，可得到滿意的焊接速度。

機器人焊接變位機技術規格：

1、結構原理

A) 變位機采用座式結構，由機架、工作臺、工作臺支架、翻轉驅動系統、翻轉傳動機構、翻轉限位裝置、回轉驅動系統、回轉支承、電控系統、導電裝置等部分組成。

B) 整機設計承載能力滿足要求，可采用工作臺與用戶自備T形螺栓進行裝卡、固定工件。

C) 機架為焊接框架式結構，焊接后經退火消除應力后進行安裝面和軸孔的精加工，底面設有若干墊板，以保證整機安放后的水平精度，并通過墊板降設備自重和工件重量分散地傳遞給車間地坪，滿足車間地平的承載要求。

2、機器人焊接變位機性能、特點：

A) 整機穩定性好：機架為框架、座式結構，整體剛性好，整機穩定性好；機架焊接后經整體退火去應力處理，使用壽命長，長期使用不變形。

B) 安全性高：回轉系統、翻轉系統中帶有蝸輪-蝸桿減速，蝸輪-蝸桿自鎖定位可靠，在工件存在偏心的情況下不會因自鎖不可靠造成工件下滑，避免了安全隱患。翻轉動作極限位置設有行程開關和限位死擋塊進行雙重保護。

C) 使用壽命長：選用德國進口技術生產的回轉支承，耐磨性好，承載能力強，使用壽命長。

D) 操作簡單方便：通過手控盒進行遠距離操作，手控盒面板具有回轉速度顯示（頻率）、工作臺正傳/反轉、工作臺前翻/后翻、聯動/手動等功能控制；電氣箱預留聯動接口，便于和其他設備實現聯動操作，組成自動焊接中心。
